PF117-2026
1. Datos del proyecto
2. Sistema a instalar
3. Evidencia fotográfica

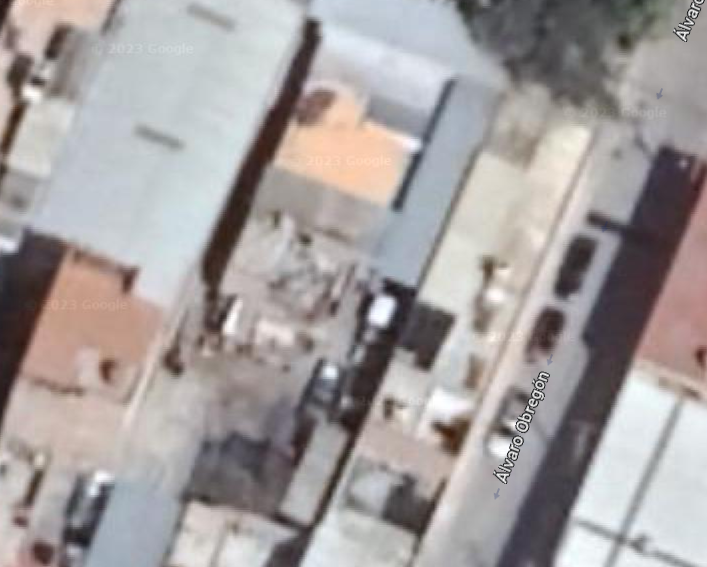

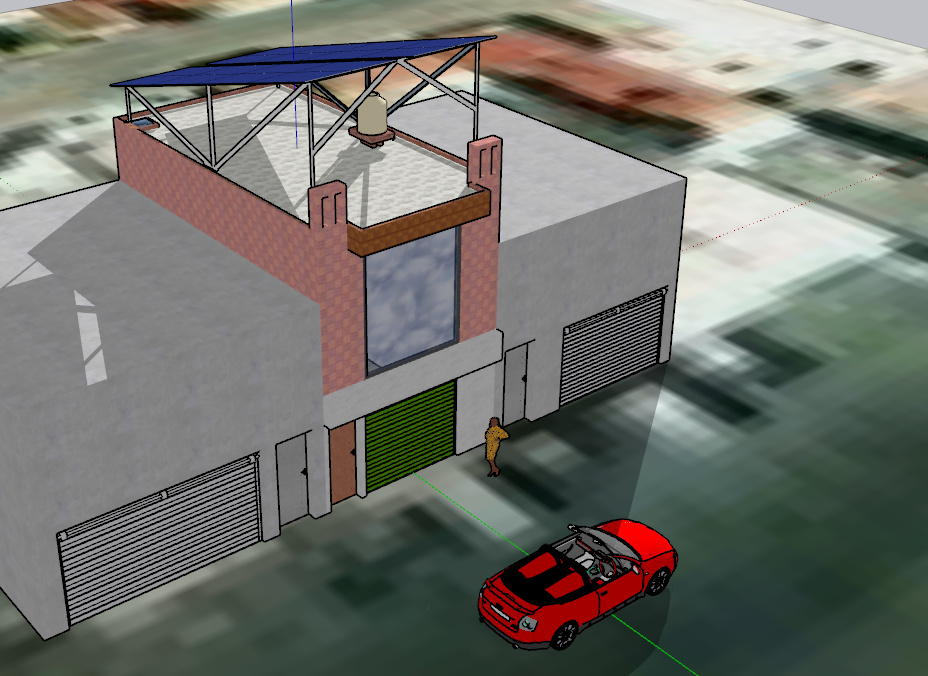

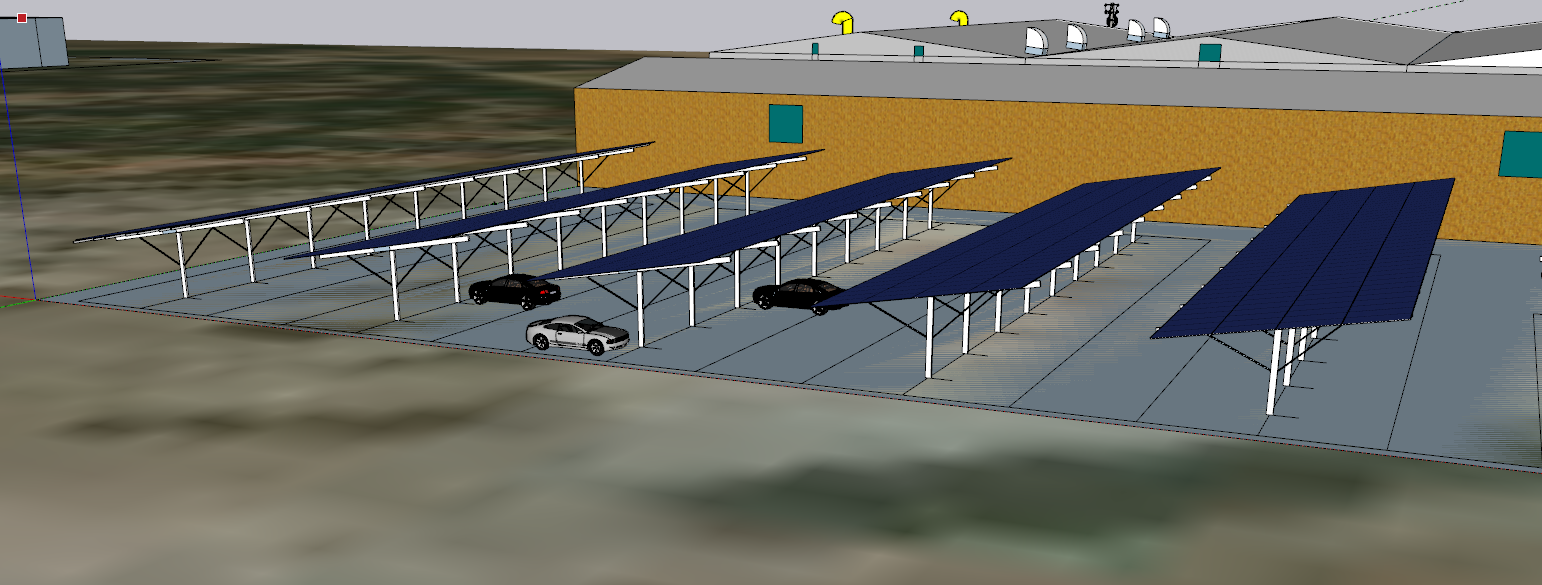

1. Área de instalación de paneles — 5/4
Fotografías generales del área donde se instalarán los paneles.

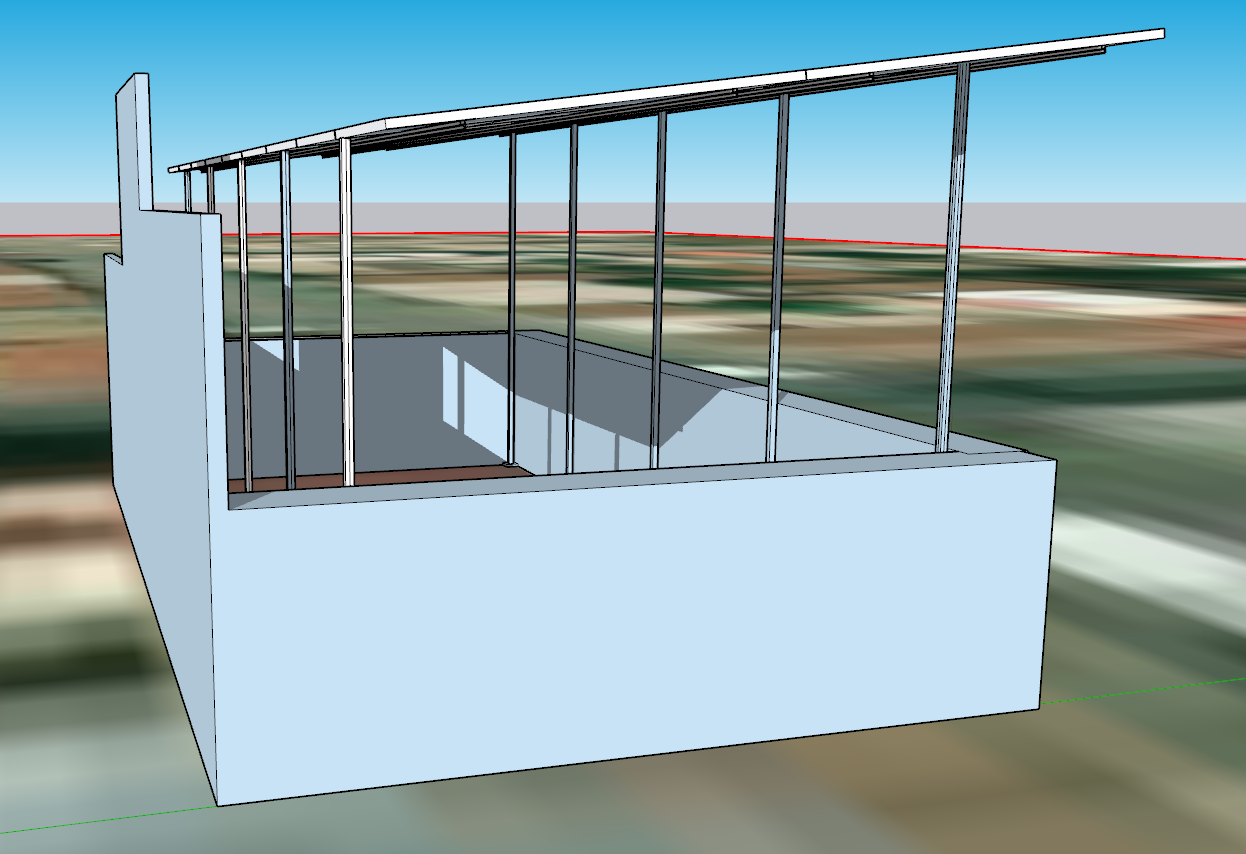

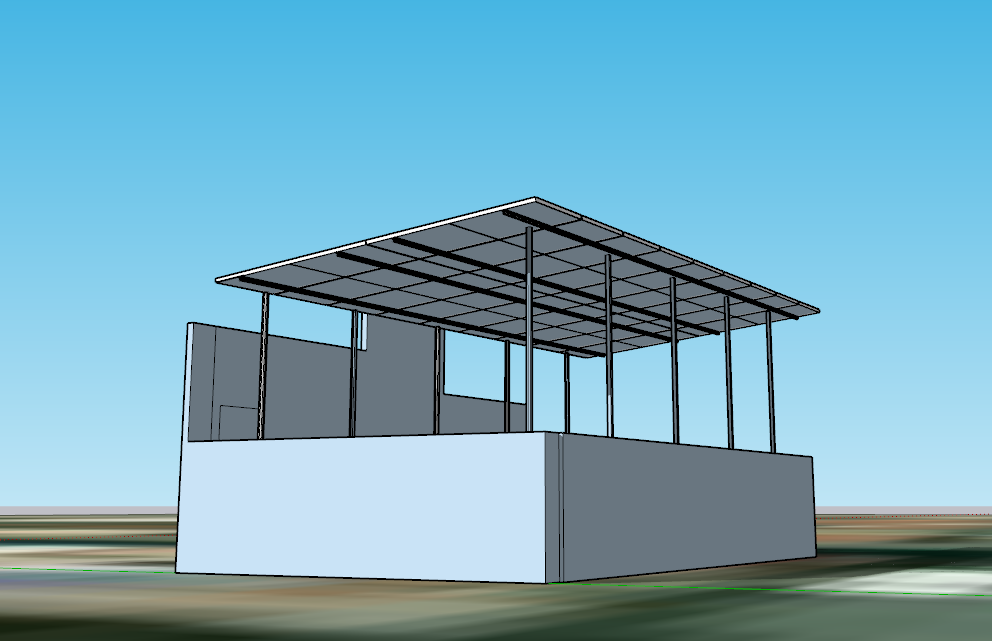

2. Techo / superficie de instalación — 3/3
Mostrar claramente el tipo de superficie, estado físico, material, pendientes y puntos donde podría fijarse la estructura.
3. Obstáculos y posibles sombras — 3/2
Fotografiar árboles, tinacos, muros, antenas, equipos, edificios u otros elementos que puedan generar sombras u obstruir el área destinada a los paneles.
4. Tablero eléctrico / centro de carga — 3/3
Fotografiar el tablero eléctrico o centro de carga de frente, una fotografía con la tapa abierta donde se observen los interruptores y una fotografía general que permita apreciar su ubicación. Registrar en comentarios cualquier condición relevante, espacio disponible, capacidad de interruptores, daños visibles o adecuaciones necesarias para conectar el sistema fotovoltaico.
5. Medidor de CFE y acometida — 3/3
Fotografiar el tablero eléctrico o centro de carga principal. Incluir una vista general de su ubicación, una fotografía frontal y una fotografía interior donde se observen los interruptores, barras, conductores y espacios disponibles. Procurar que sean visibles las capacidades. Registrar cualquier anomalía, falta de espacio o adecuación necesaria para la interconexión del sistema fotovoltaico.
6. Lugar propuesto para inversor — 3/3
Fotografiar el sitio propuesto para instalar el inversor. Mostrar el espacio disponible, muro o superficie de fijación y las condiciones alrededor del equipo. Procurar que las fotografías permitan evaluar ventilación, protección contra sol y lluvia, facilidad de acceso, cercanía al tablero eléctrico y posibles obstáculos para la instalación y mantenimiento.

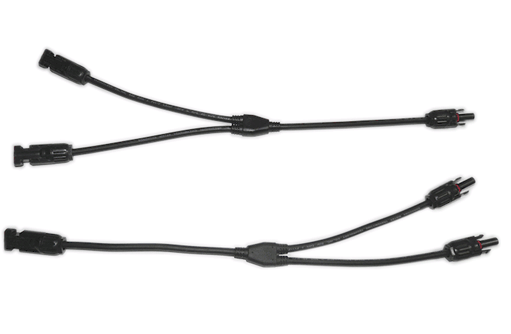

7. Ruta propuesta de canalización y cableado — 4/4
Fotografiar el recorrido propuesto para las canalizaciones y conductores del sistema fotovoltaico, desde el área de paneles hasta el inversor y desde el inversor hasta el punto de interconexión. Mostrar muros, bajadas, cruces, registros, obstáculos y cualquier condición que pueda afectar la instalación. Indicar en comentarios distancias aproximadas y adecuaciones especiales.
8. Sistema de puesta a tierra — 3/3
Fotografiar el sistema de puesta a tierra existente y los puntos disponibles para conectar el sistema fotovoltaico. Mostrar varilla, registro de tierra, conductor de puesta a tierra, barra de tierras o cualquier elemento existente. Registrar en comentarios anomalías visibles, ausencia de puesta a tierra o adecuaciones que pudieran ser necesarias.
9. Punto de interconexión y protecciones — 3/3
Fotografiar el punto donde se propone realizar la interconexión del sistema fotovoltaico. Mostrar las protecciones existentes, interruptor principal, espacio disponible para nuevas protecciones y las condiciones generales de la instalación. Las fotografías deberán permitir identificar cómo se realizará la conexión del sistema y detectar previamente cualquier adecuación necesaria.

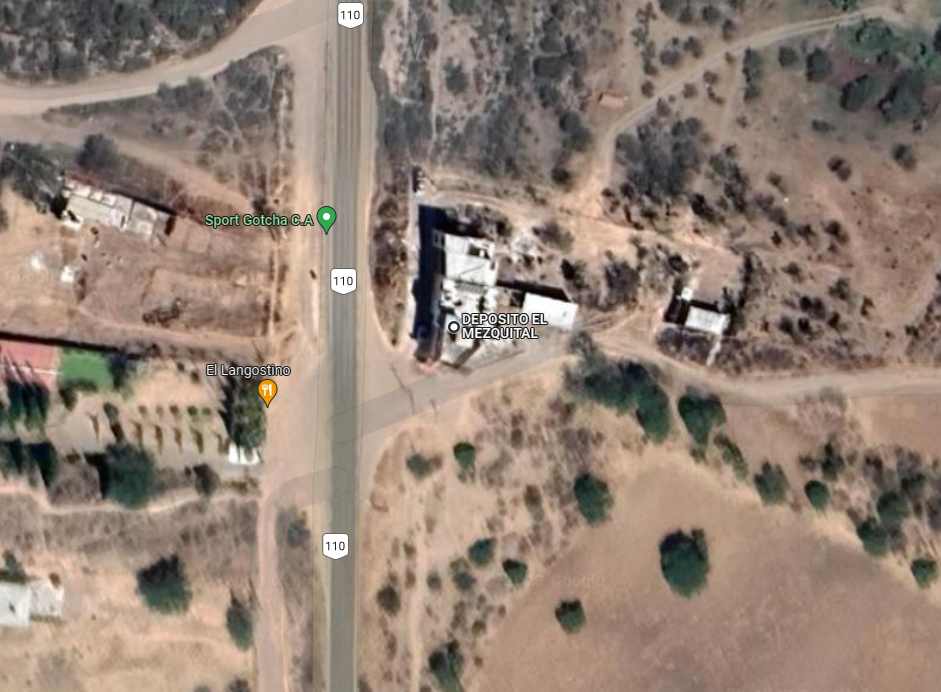

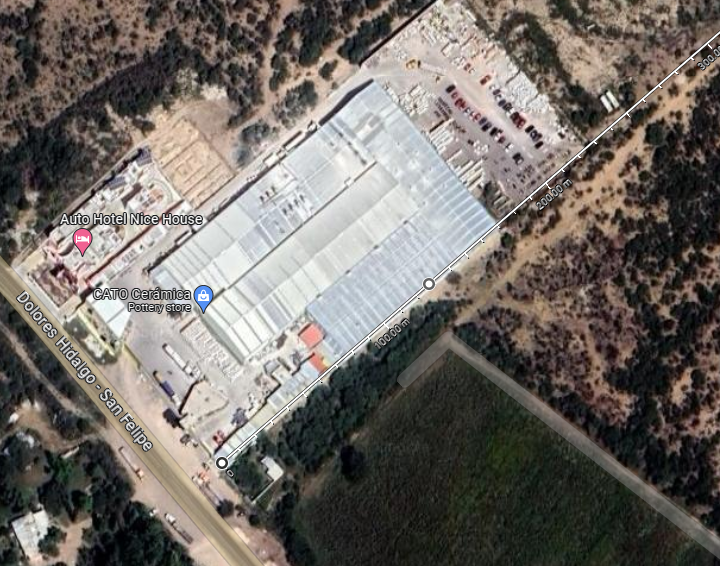

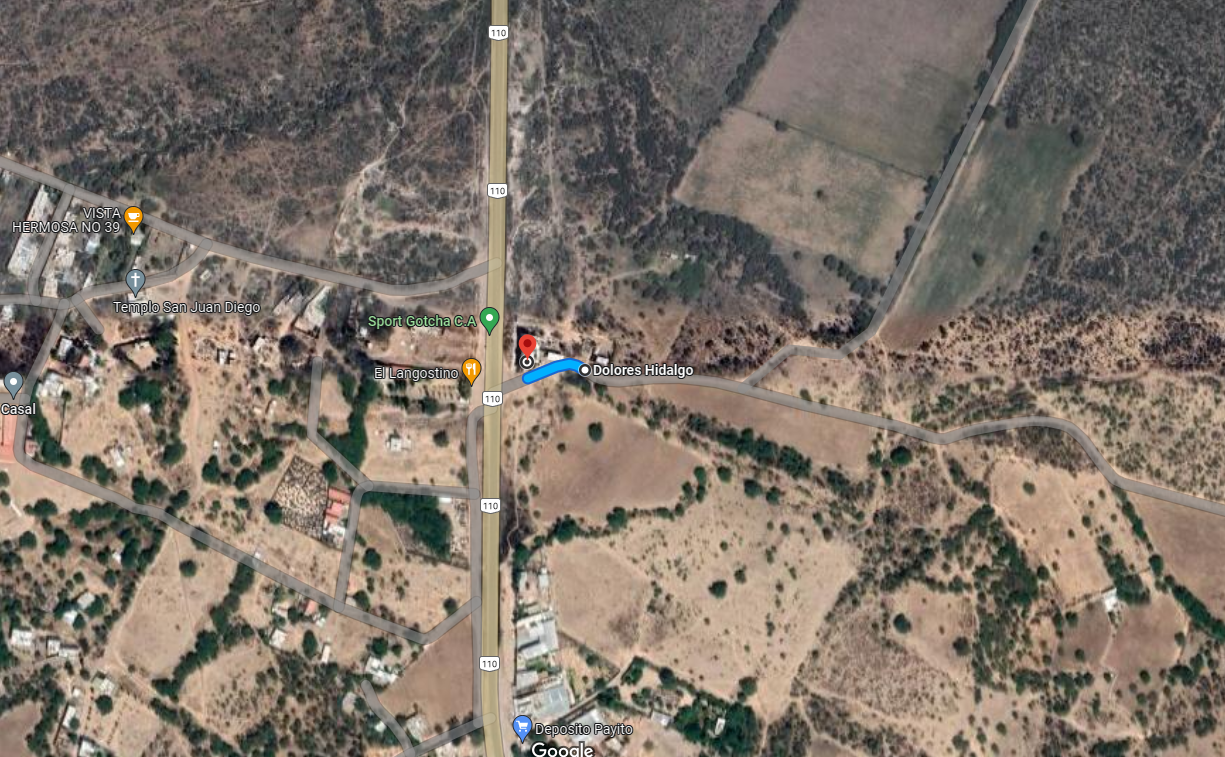

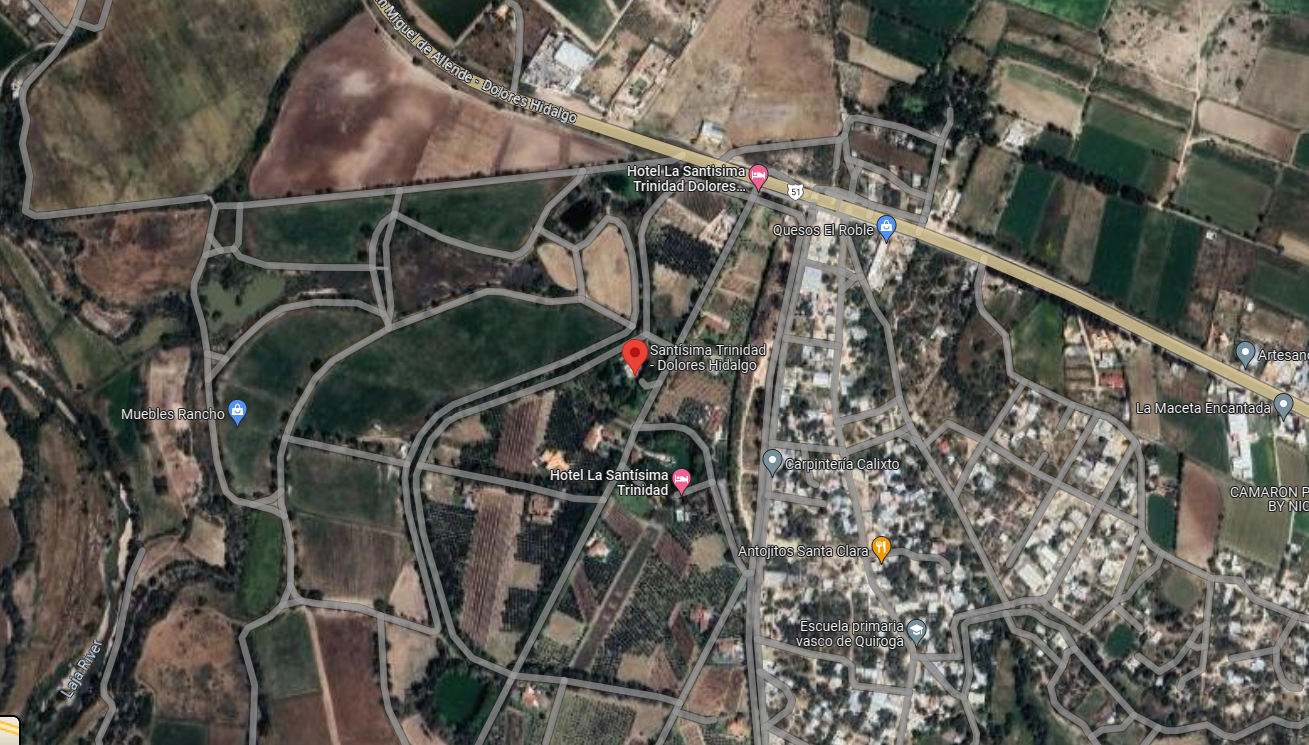

10. Vista general del inmueble y condiciones especiales — 3/3
Fotografiar el inmueble de manera general para identificar accesos, alturas, fachadas, áreas de trabajo y condiciones que puedan afectar la instalación del sistema fotovoltaico. Incluir cualquier situación especial que deba conocer la cuadrilla antes de acudir, como accesos complicados, escaleras, desniveles, restricciones de estacionamiento, maquinaria, obstáculos o necesidad de equipo especial.
